StrongLumio bezdotykový vypínač plast,12-24V,4A,konektory Mini

Podrobný popis

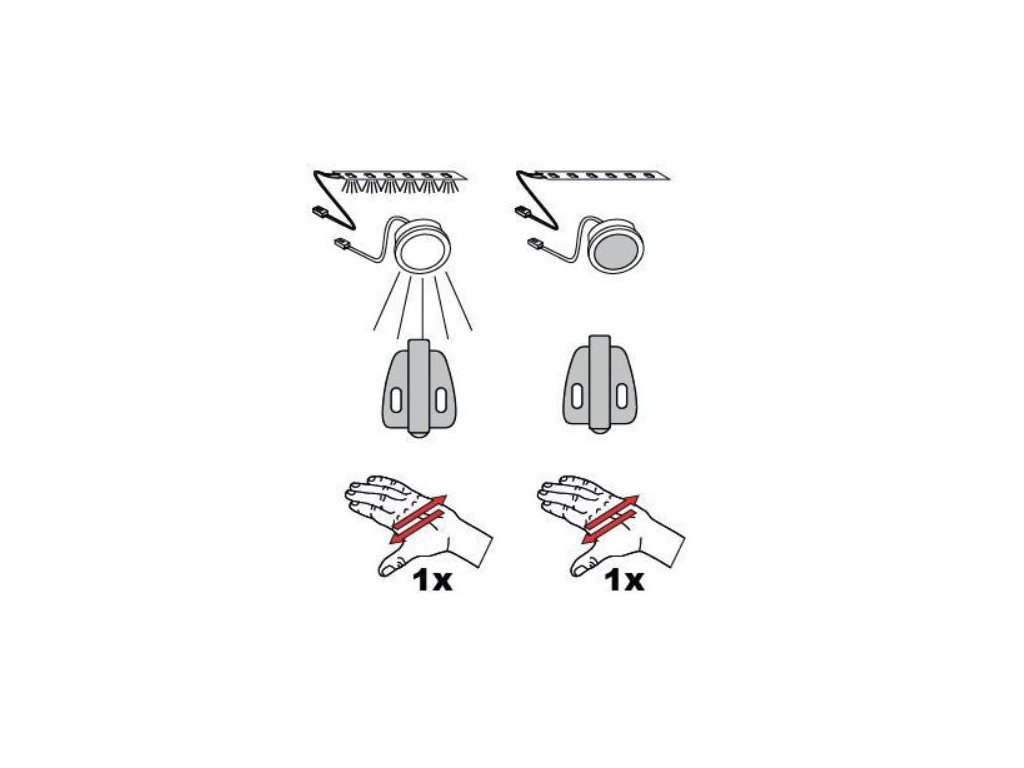

Bezdotykový vypínač reagující na mávnutí ruky. Možnosti zapojení a využití viď. montážní návod níže.

Napětí: 12 V / 24 V DC - stejnosměrné

Maximální preud: 4 A

Detekční dosah: <5 cm

Typ konektoru: MINI. Dĺžka kabelů - 2x 1m. Pro predlloužení možno použít 285110 TM-predlužovací kabel 1,8m MINI konektor.

Instalace

Nejprv vypněte přívod preudu k transformátoru. Kabel s označením OUTPUT prepojte se světlem, LED páskm apod.. Kabel s označením INPUT zapojte do transformátoru / do rozváděče transformátoru. Až poté pripojte transformátor k napájení!

Pozor, určeno pouz pre napětí 12 V alebo 24 V DC (stejnosměrný preud). Doporučujeme používat co nejkratší kabely z důvodu ztrát a možného zahřívání.

Nastavní zpoždění alebo intenzity není možné. Pro zapojení senzoru/vypínače s jedním LED páskm je nutné použít pripojovací kabel Mini - 285094 TM-pripojovací kabel 1,8 m MINI konektor. V prípade zapojení více LED pásků alebo bodovk (max. 6 ks, kabel s konektorem Mini) na jeden senzor/vypínač je nutné použít rozvaděč 356328 SAL-rozváděč LED 6x MINI - konektor MINI 0,25m. Pro zapojení jednoho senzoru do transformátoru Strong je nutné použít prepojovací kabel 342541 STR-prep.kabel kul.kon(Jack)-MINI (fem). Pro zapojení 2 - 6 senzorů do jednoho transformátoru Strong je nutné použít rozvaděč 285093 SAL-rozváděč LED 6x MINI konektor - Jack 0,25m.
