StrongHinges S3 podložka H4 s excentrom, klipová, na vrut

Podrobný popis

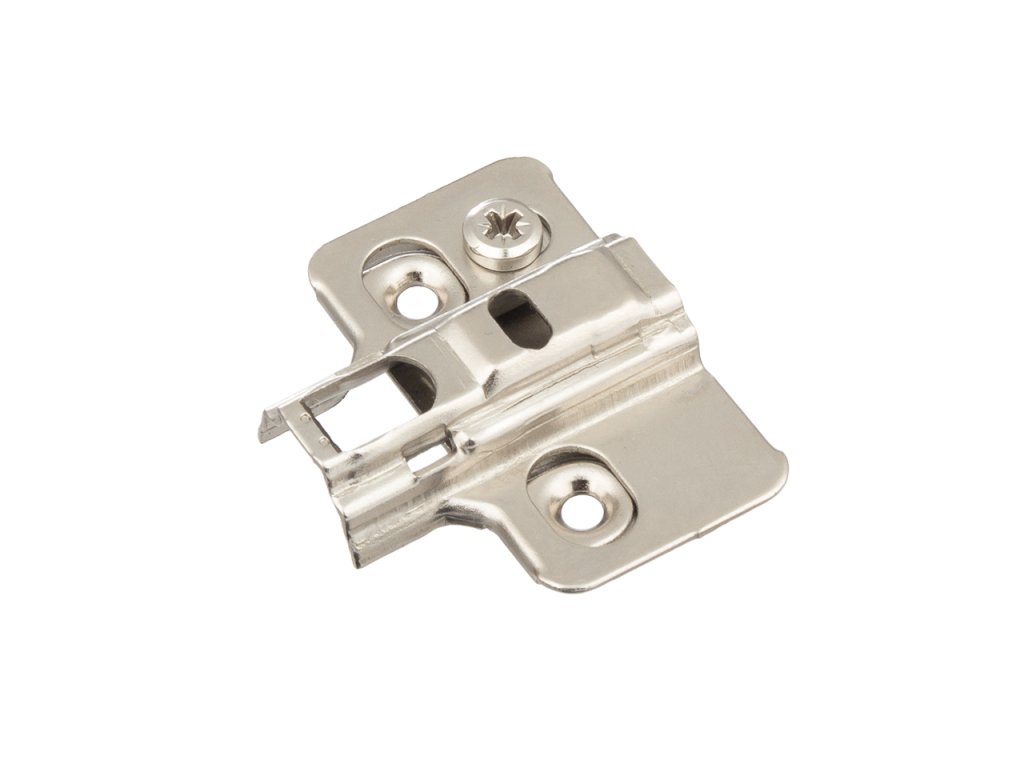

Montážna podložka ku klipovým závesom Strong Hinges S3. Výška podložky a spôsob upevnenia do korpusu viď názov sortimentu.

Potrebná výška montážnej podložky je závislá na vŕtaní misky závesu, hrúbke bočnice korpusu a uvažovanom naložení dvierka (polo/naložené dvierko) alebo veľkosti medzery medzi dvierkom a bokom korpusu (vložené). podložky pre konkrétnu situáciu je potom potrebné zvoliť montážnu podložku (H0/H2/H4) čo najbližšie vypočítanej výške a zvyšok naloženia doriešiť nastavením na ramienku závesu.

závesy => H = K-D+11 = 6-17+11 = 0mm

- výpočet pre polonaložené závesy => H = K-D+1 = 6-7,5+1 = -0,5 mm

- výpočet pre vložené závesy => H = A-6+K-2 = 1,5 Legenda pre výpočet:

H = výpočtová výška montážnej podložky

K = vzdialenosť vŕtania kraja misky od hrany dvierka (uvažované 6 mm)

D = naloženie dvierka (uvažované 17 mm pri naložených a 7,5 mm pri polonaložených) dverami (uvažované 1,5mm)

Počítané s hrúbkou boku korpusu 18mm.
