StrongLumio LED vypínač/stmievač do profilu 12/24V žltá LED kontrolka

Podrobný popis

Vypínač a stmievač LED pásikov, určený do ALU profilov.
Nie je možné použiť v lakovaných profiloch a v profiloch, ktoré sú napojované z dvoch a viac častí.
Vypínač Nie je možné použiť pri napojení z bateriových zdrojov.
Nie je taktiež možné použiť zdroje s uzemneným napájacím napätím (niektoré zdroje s uzemneným kovovým obalom transformátora).
Dotykom na ktorúkoľvek časť profilu dôjde k zopnutí / vypnutí osvetlenia.
Videonávod nájdete v sekcii videonávody na: youtube Profil sa nesmie dotýkať steny.
✅ Iných kovových predmetov
✅ Prípadne byť blízko ďalších elektronických a elektrických zariadení
(možnosť rušenia a chybnej funkcie) Inovovaný typ s vyššou odolnosťou proti rušeniu, vybavený orientačným pomocným svetlom žltobielej farby.
Vhodné pre LED pásiky s teplou bielou farbou.
Umožňuje pripojenie viac senzorov k jednému napájaciemu transformátoru.

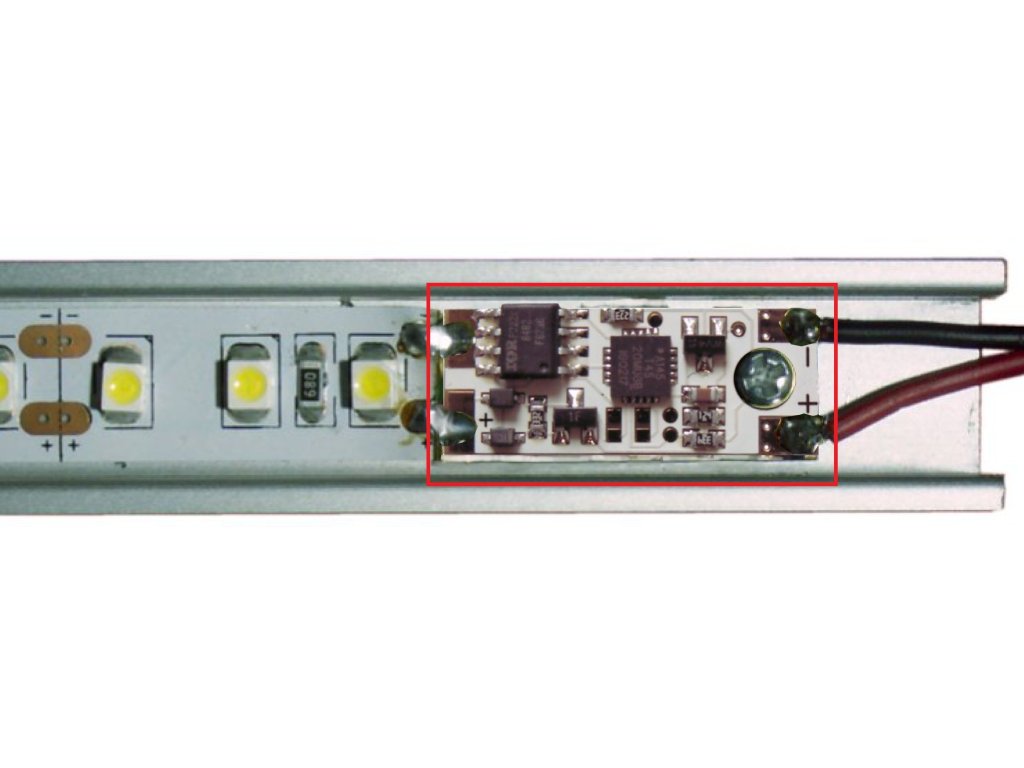

Vypínač určený k umiestneniu do ALU profilov pre LED pásiky.
ALU profil funguje ako veľkoplošný vypínač.
Doporučená max.
dĺžka alu profilov je 3m.
Profil by sa nemal dotýkať steny a uzemnených predmetov (napr.
rohový profil).
✅ Inak sa podstatne skracuje dĺžka profilu
✅ Na ktoré je vypínač funkčný
Z dôvodu zabránenia náhodnému zopnutiu musí byť dotyk znateľný, nestačí letmý dotyk.
Inštalácia: Pre inštaláciu používajte hrotovú mikropájku a bežné pájacie zliatiny cínu.
Najlepší trubičkový cín s tavidlom malého priemeru.
Použitie trafopájačky nie je doporučené, môže dôjsť k poškodeniu vypínača.
2.

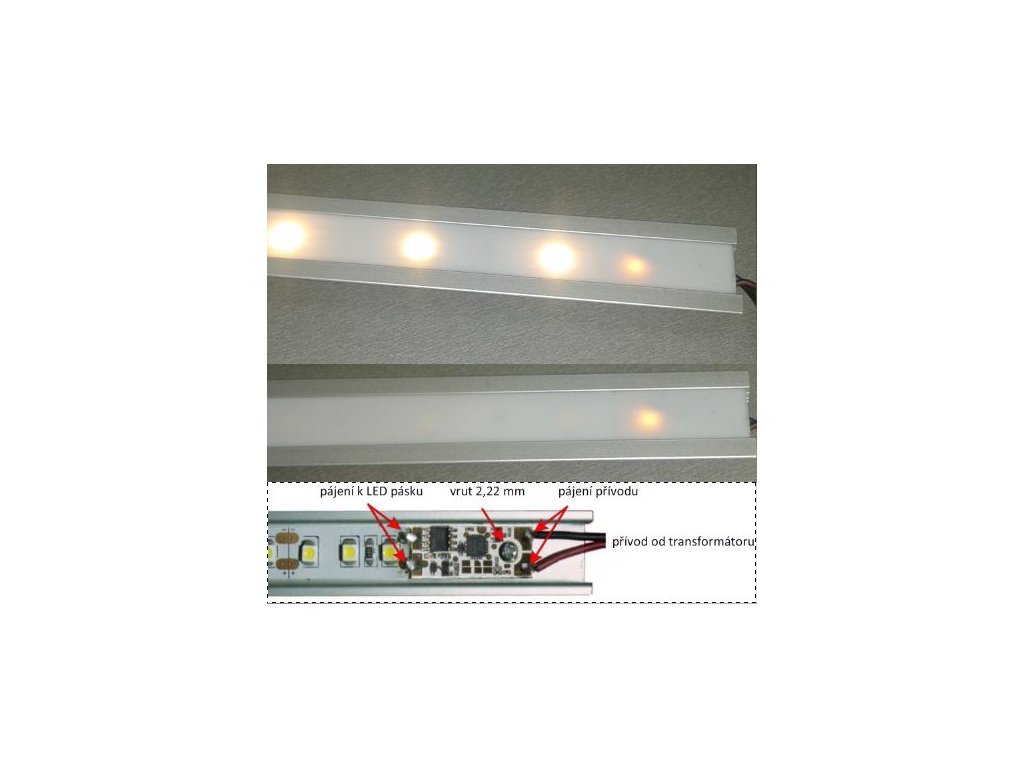

Pri dodržaní polarity (±) pripájajte vypínač k LED pásiku a na druhú stranu (bližšie k otvoru pre vrut) pripájajte káble k napájaniu.
Pájanie prevádzajte opatrne tak, aby cín a prípadné tavidlo (kalafuna) nepresiahlo do ďalších častí.
Zvlášť nesmie dôjsť k prepojeniu so vstupom senzoru - okolie otvoru pre vrut.
Používajte čo najkratší napájací kábel o čo najväčšom priereze.
Príliš tenké a dlhé káble môžu negatívne ovplyvniť funkciu vypínača.
3.
Vložte LED pásik so senzorom do alu profilov, označte miesto pre otvor a vyvrtajte otvor priem.
2mm.
Doporučujeme zaskrutkovať najprv priložený samorezný vrut pr.
2,2mm mimo vypínač a až po vytvorení závitu priskrutkovať vypínač.
Pozor.
✅ Pritiahnite vrut iba zľahka
✅ Aby nedošlo k poškodeniu plošného spoja.Použite výhradne priložený nerezový vrut! V prípade
✅ Že by ste použili pozinkovaný vrut
✅ Mohlo by dôjsť ku korozii medzi vrutom a ALU profilom a v krátkej dobe k nefunkčnosti vypínača
Ovládanie: Dotykom kdekoľvek na ALU profil dôjde k zopnutiu osvetlenia s plynulým nábehom.
Druhým dotykom dôjde k vypnutiu osvetlenia.
Medzi dotykmi musí byť cca 1 sekunda oneskorenie, inak nebude dotyk zaznamenaný.
Pridržaním (dlhým dotykom) na viac ako 3 sekundy sa začne meniť Intenzita osvetlenia, po prerušení dotyku zostane zachována zvolená intenzita osvetlenia.
KalibráciaVypínač má zabudovanú automatickú kalibráciu.
Parametre.
✅ Nastavené z výroby
✅ Sa optimalizujú pri prvých zapnutiach a vypnutiach
Z tohto dôvodu nie je potreba ručnej kalibrácie.
Technické parametre: Senzor nie je možné použiť pri napojení z bateriových zdrojov.
Nie je taktiež možné použiť zdroje s uzemneným napájacím napätím (niektoré zdroje s uzemneným kovovým obalom transformátora).
Pe tieto prípady je možné použiť mechanický spínač 231820 Napájacie napätie 12V/24V max.
prúd 10A (7.
✅ 5 A pri 24V) Rozmery 10x25mm spotreba 0
✅ 1W/12V
✅ 28W/24V Elektroodpad - likvidujte podľa príslušných zákonov.Prepájaním plošky u prívodu + je možné vyradiť svietiacu diodu z prevozu bez vplyvu na funkciu
✅ Rovnako je možné zaistiť spustenie do stavu pred vypnutím napájania (napr
pri spínaní externym vypínačom) - viď inovovaný návod.
Náhradný vrut - 422141 Náhradný vrut k dotykovým vypínačom.Detail produktu na stránke v katalógu.
