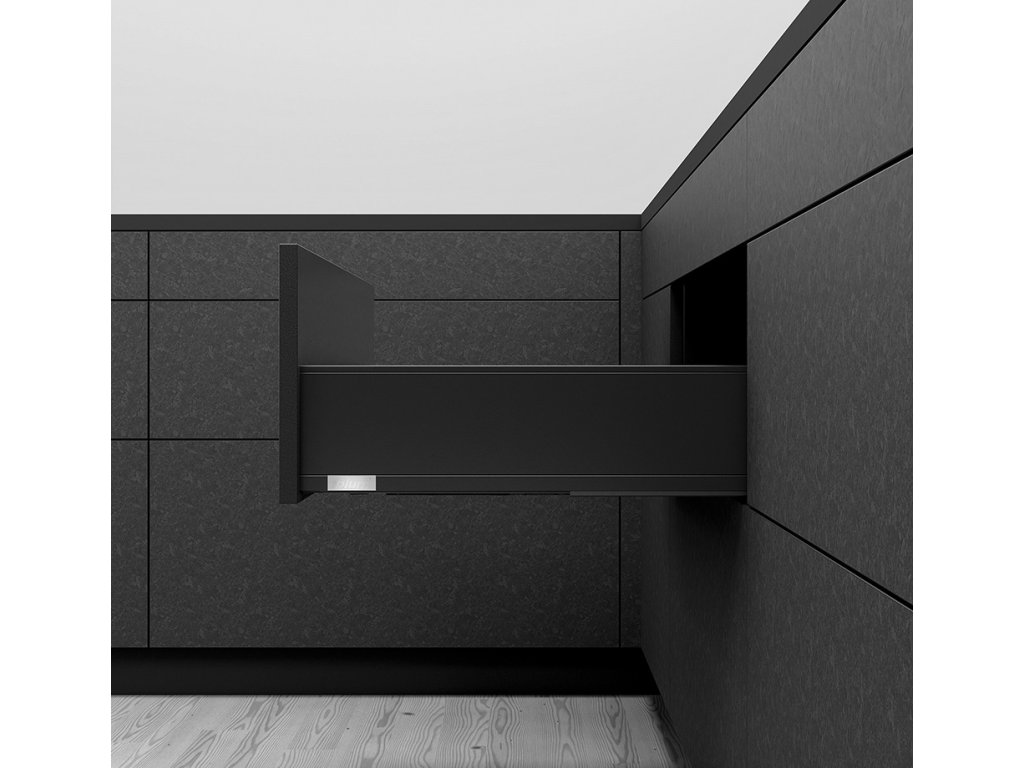

K-BLUM Legrabox K 300mm/40 kg, Blumotion/TOB, karbon čierná CS-M, skrutka

Podrobný popis

Sada obsahuje kovanie na montáž jednej zásuvky s integrovaným tlmením Blumotion vrátane príslušného predného kovania (skrutka / Expando / vnútorná zásuvka).
Menovitú dĺžku.
✅ Systémovú výšku
✅ Prevedenie bočníc
✅ Nosnosť a farbu nájdete v názve sady
V prípade požiadavky na bezúchytkové otváranie Tip-on Blumotion (TOB) je potrebné doplniť príslušné moduly TOB podľa menovitej dĺžky zásuvky a celkovej hmotnosti zásuvky s obsahom: 284456 ..
S0 ..
270-300mm výsuvy 40kg, celková hmotnosť do 10kg 275343 ..
S1 ..
270-300mm výsuvy 40kg, celková hmotnosť 10-20kg 275344 ..
L1 ..
350-600mm výsuvy 40kg, celková hmotnosť do 20kg 275345 ..
L3 ..
350-600mm výsuvy 40kg, celková hmotnosť 15-40kg 275347 ..
L5 ..
450-650mm výsuvy 70kg.
✅ Celková hmotnosť 35-70kg Pre korpusy KB>600mm sa musí použiť synchronizačný hriadeľ 282277
✅ Ale jeho použitie sa odporúča aj pre užšie korpusy
Dĺžka hriadeľa je 1125mm a bez rezania ho možno použiť na skrinky s vonkajšou šírkou do 1400mm.
Krátenie pre bežné moduly TOB je LW-247mm, krátenie pre poddrezové moduly TOB je LW-267mm.
Pastorky na pripojenie hriadeľa k modulom sú už súčasťou balenia modulov TOB.
Pre úzke korpusy (LW = 245-293mm) je určený špeciálny jednodielny štvorcový synchronizačný hriadeľ 293824, ktorý má krátenie LW-221mm.
Tento hriadeľ sa montuje priamo do modulov TOB a synchronizačné adaptéry sa preto nepoužívajú.
Pri sadách pre vnútorné zásuvky nie sú predné čelné priečne prvky súčasťou dodávky, je potrebné ich objednať samostatne a narezať podľa svetlej vnútornej šírky korpusu.
Ide o čelný panel (prírez LW-126mm) bez drážky (pre zásuvky s čelným relingom) alebo s drážkou (pre zásuvky s čelným sklom) a v prípade potreby úchytový prvok: čelný reling (prírez LW-90mm), nízke čelné sklo (10 x 70 x LW-80) alebo vysoké čelné sklo (10 x 138 x LW-80).
