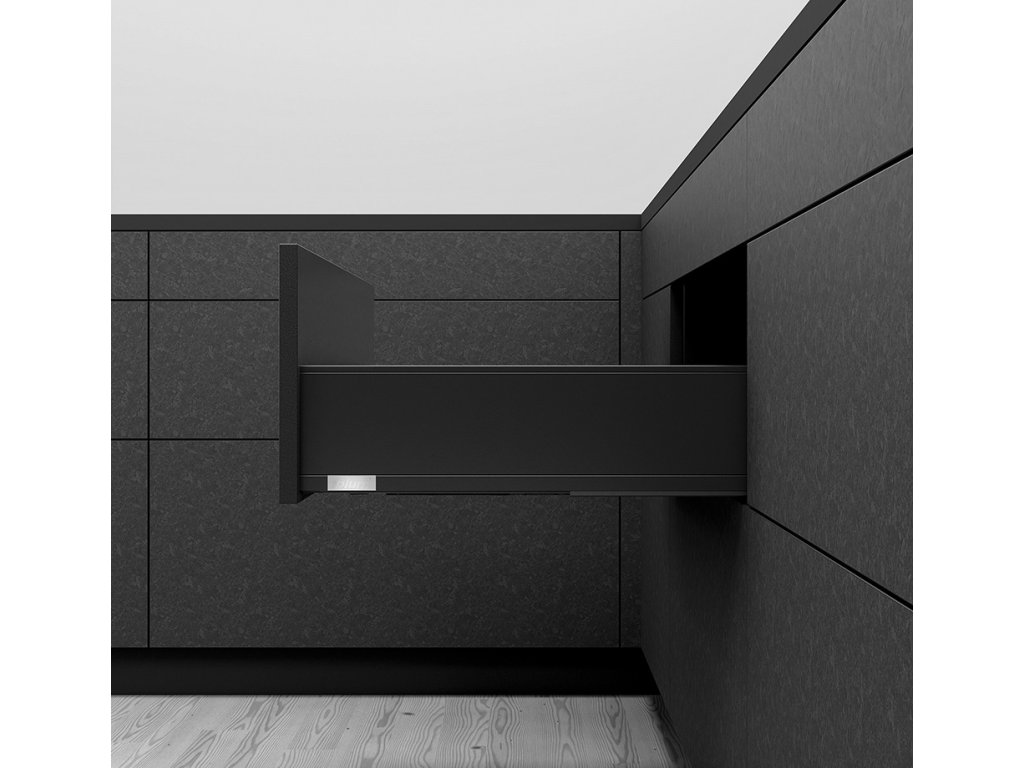

K-BLUM Legrabox K 550mm/70 kg, Blumotion/TOB, karbon čierná CS-M, vnútorná

Podrobný popis

Komplet obsahuje kovanie na zostavnie jednej zásuvky s integrovaným tlmeným doťahom Blumotion vrátane príslušného čelného kovania (vrut / Expando / vnútorná zásuvka). Jmenovitá dĺžka, systémová výška bočnýca, prevdenie bočnýca, nosnosť výsuvu a farba viď názv kompletu.

V prípade požiadavky na bezúchytkové otváranie s tlmeným doťahom Tip-on Blumotion (TOB) je nutné doplniť príslušné TOB moduly podľa menovitej dĺžky výsuvu a celkovej hmotnosti zásuvky s obsahom:

284456 ... S0 ... výsuvy 270-300mm 40kg, celková hmotnosť do 10kg

275343 ... S1 ... výsuvy 270-300mm 40kg, celková hmotnosť 10-20kg

275344 ... L1 ... výsuvy 350-600mm 40kg, celková hmotnosť do 20kg

275345 ... L3 ... výsuvy 350-600mm 40kg, celková hmotnosť 15-40kg

275347 ... L5 ... výsuvy 450-650mm 70kg, celková hmotnosť 35-70kg

Pre korpusy KB > 600 mm je nutné použiť synchronizačný hriadeľ 282277, jeho použitie sa však odporúča aj pre užšie korpusy. Dĺžka hriadeľa je 1125 mm a bez skracovania ho možno použiť na korpus s vonkajšou šírkou až 1400 mm. Krácení pre klasické TOB moduly je LW-247mm, krácení pre poddrezové TOB moduly je LW-267mm. Pastorky na napojenie hriadeľa na moduly sú už súčasťou balenia TOB modulov. Pre úzke korpusy (LW = 245 – 293 mm) je určený špeciálny jednodielny hranatý synchronizačný hriadeľ 293824, ktorý sa skracuje na LW-221 mm. Tento hriadeľ sa inštaluje priamo do TOB modulov, a synchronizačné adaptéry sa teda nepoužijú.

Pri kompletoch pre vnútorné zásuvky nie sú čelné priečne prvky súčasťou dodávky, je nutné ich objednať zvlášť a skrátiť podľa svetlej vnútornej šírky korpusu. Ide o čelný plech (skrátenie LW-126 mm) bez drážky (pre zásuvky s čelným relingom) alebo s drážkou (pre zásuvky s čelným sklom) a prípadne aj úchopový prvok: čelný reling (skrátenie LW-90 mm), nízke čelné sklo (10 x 70 x LW-80) alebo vysoké čelné sklo (10 x 138 x LW-80).

Zloženie kompletu:

• BLUM 753.5501 S Legrabox, výsuv 550mm/70kg, Blumotion/TOB | 349913 | 1 pár
• BLUM 770 K5502 S Legrabox, bočnýca K 550mm, čierna | 491326 | 1 pár
• BLUM ZB7 K000 S Legrabox, držiaky chrbta K, čierna | 491352 | 1 pár
• BLUM ZI7.0 KS0 Legrabox, čelný príchyty vnútornej zásuvky K, čierna | 491356 | 1 sada
