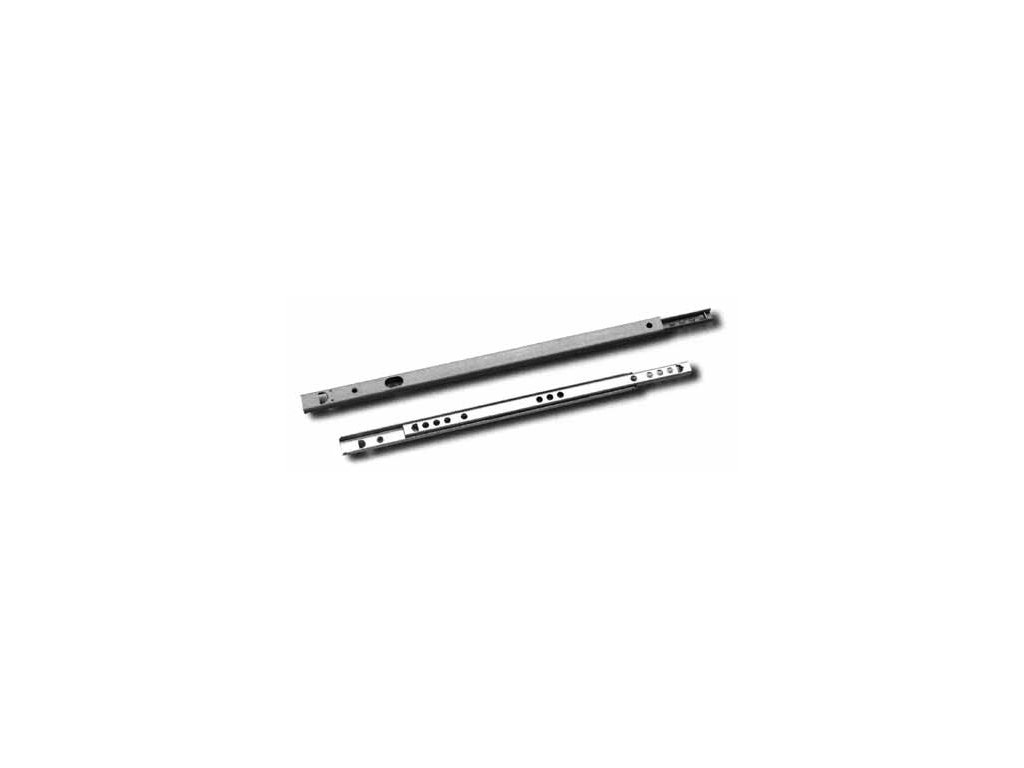

STRONG gulič. čiast. výsuv 17/214mm 10kg

Podrobný popis

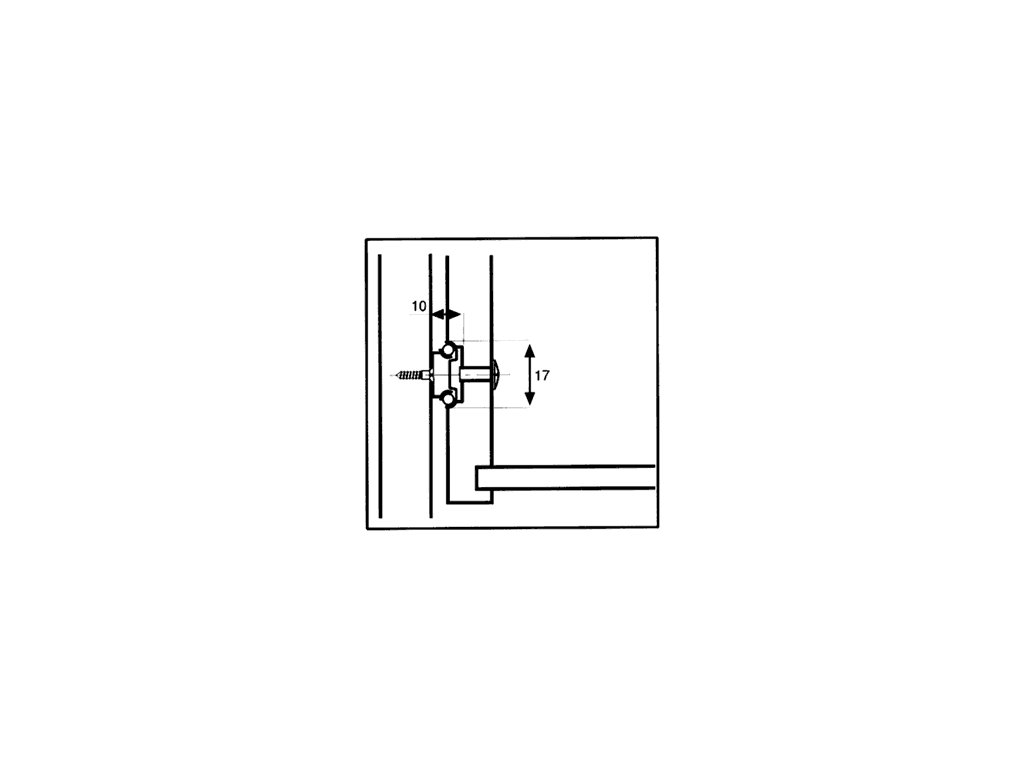

Výška pojazdu 17mm, šírka pojazdu 10mm.
Dĺžka po vysunutí 335mm.
Vo vnútornej časti pojazdu sú otvory priemeru 5mm.
✅ Umiestnené sú po troch
✅ Stredy sú vzdialené 8mm
✅ Potom následuje medzera 16mm
Na vonkajšej časti sú dva otvory s metrickým závitom.
✅ Prvý je od vysunovaného kraja 32mm
✅ Druhý 44mm
Na zadnej strane je otvor v priemeru 5mm vo vzdialenosti 10mm od kraja.
Inštalácia: Do zásuvky sa musí vyfrézovať 17mm široká drážka.
Výsuv sa najprv priskrutkuje na skrinku.
Do zásuvky sa musí vyvŕtať otvor oproti otvoru so závitom.
Zásuvka sa potom zasunie do korpusu na priskrutkované výsuvy a výsuv sa upevní vo vnútri zásuvky pomocou skrutky s metrickým závitom proti pohybu dopredu/dozadu.

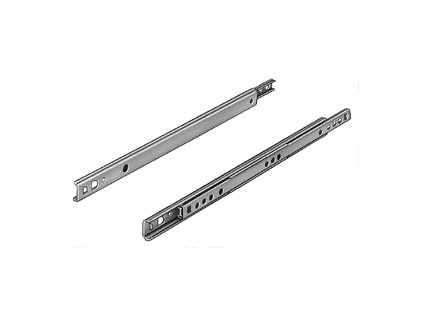

Zobrazené alternatívy Hettich KA 1730 nie sú 100 % náhradou zásuvky 1:1 z dôvodu odlišnej konštrukcie zásuvky, odporúča sa skúšobná montáž.
Pre zásuvky Hettich je základným parametrom výberu hodnota "dĺžka zásuvky", t.
j.
dĺžka strany zásuvky s vyfrézovanou drážkou.
